导语:
随着5G、光通信、航天等领域对高性能芯片的需求激增,第二代半导体材料(如GaAs、InP)成为核心支撑。而如何高效、精准地处理这些材料,快速退火炉(RTP)正扮演着“幕后英雄”的角色。今天,我们带你看懂RTP在第二代半导体中的8大核心应用场景。
01 热扩散退火:让光子集成器件“蓝移”更可控

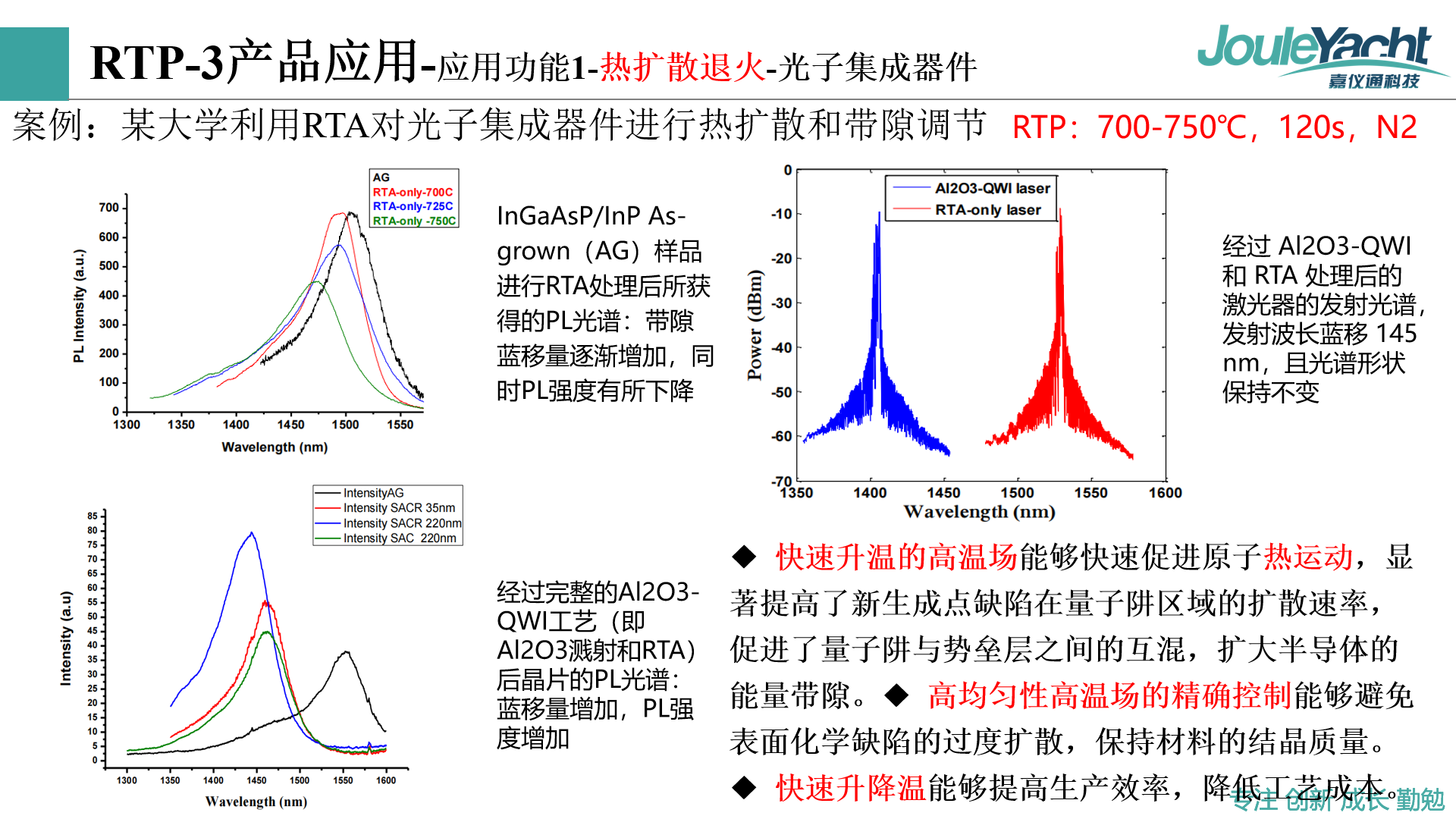

RTP通过700-750℃快速升温,促进原子扩散,实现量子阱与势垒层互混,扩大能带隙,完成蓝移调节,同时保持材料结晶质量。

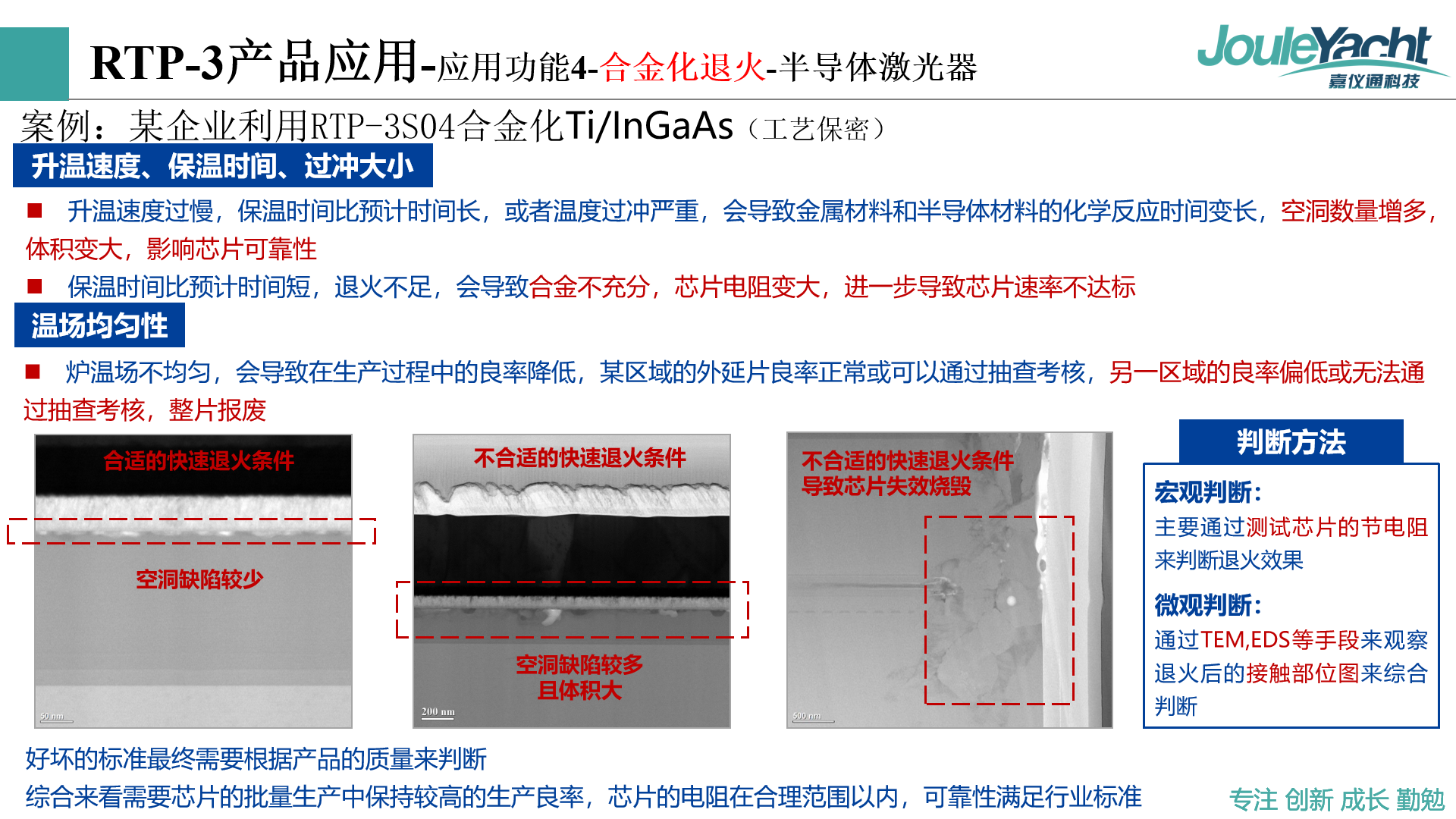

02 合金化退火:让GaAs激光器“接触更好”

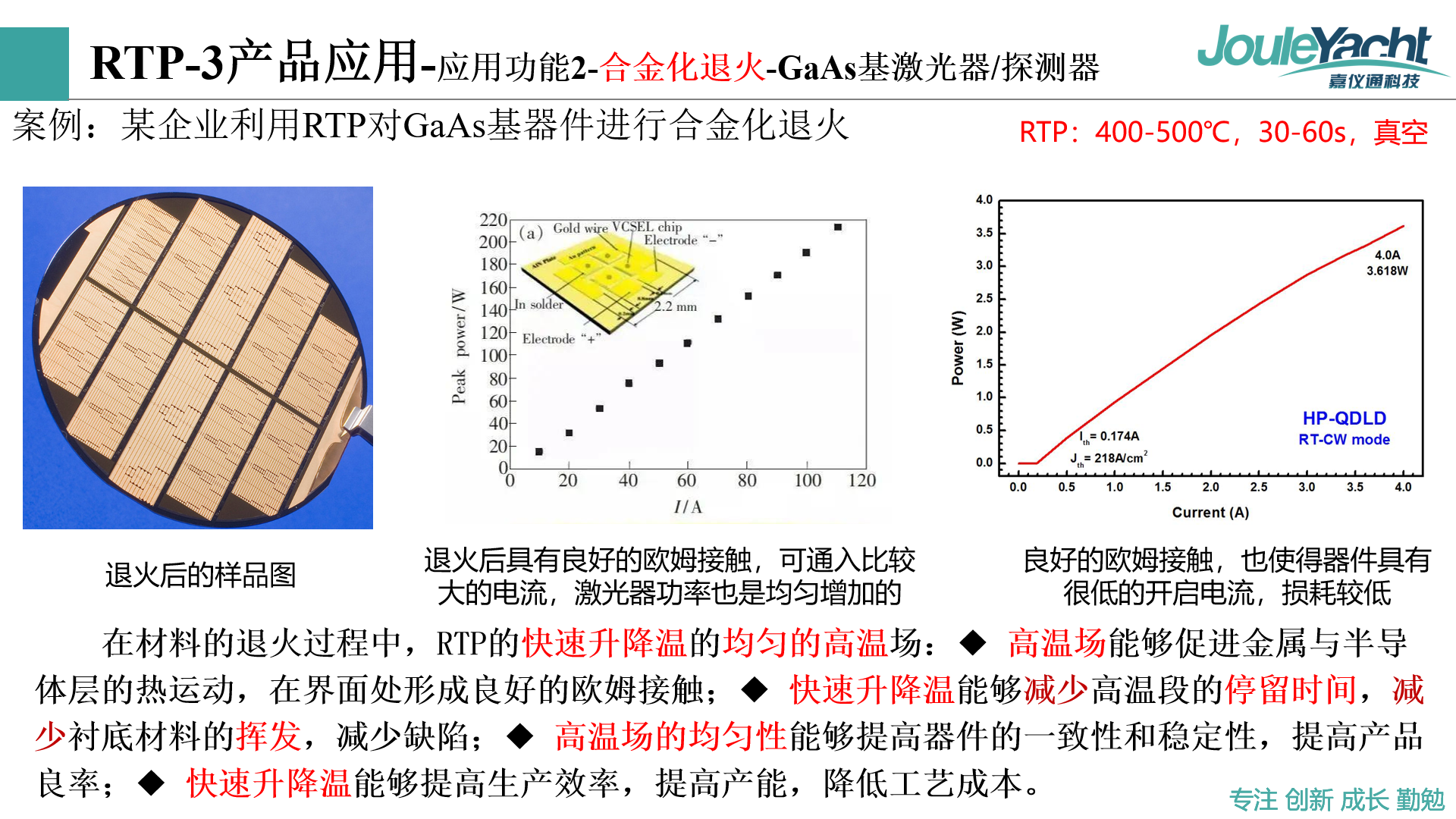

400-500℃下,RTP促进金属与半导体层热运动,形成低电阻、高稳定性的欧姆接触,显著降低器件开启电流。

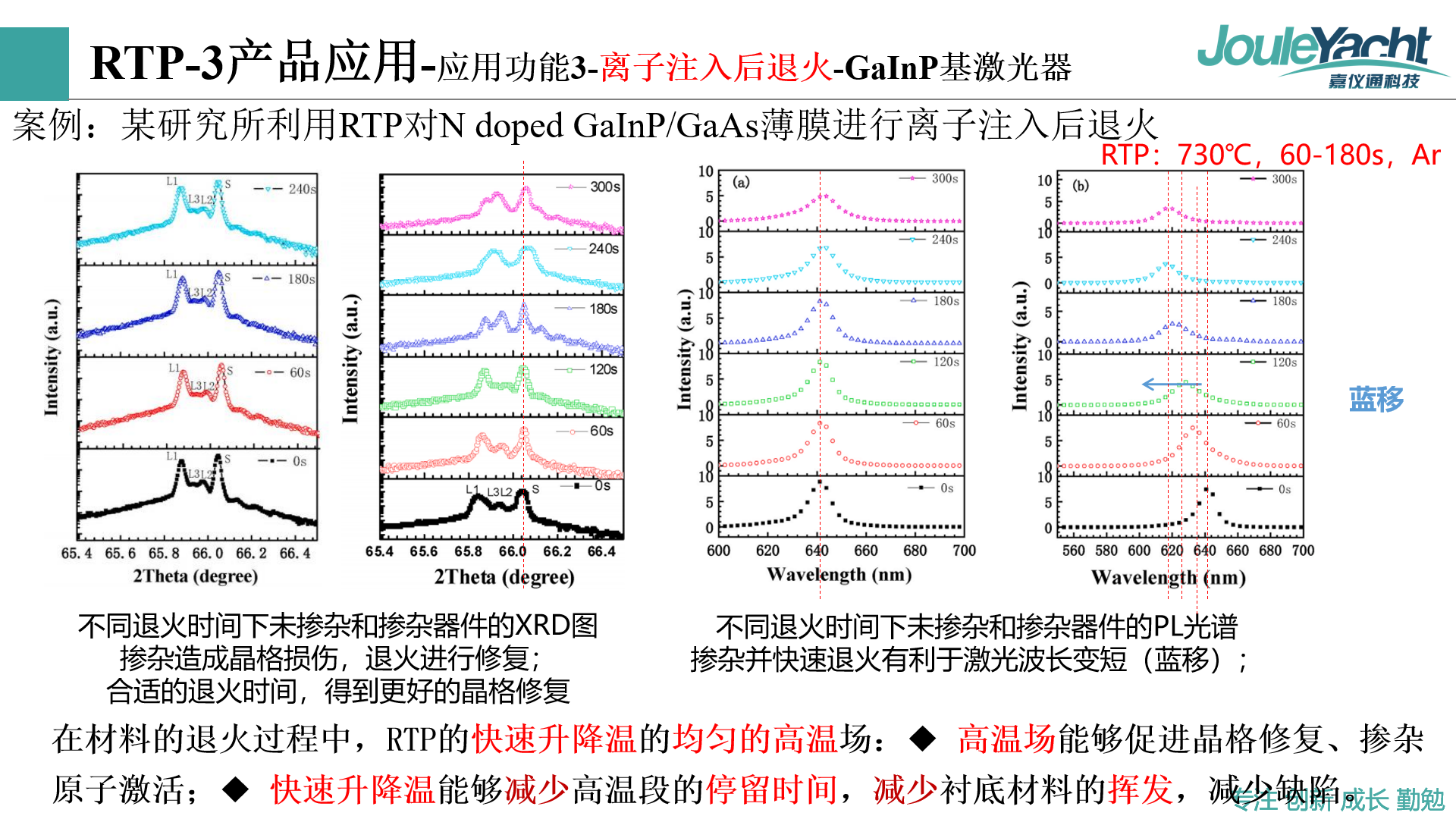

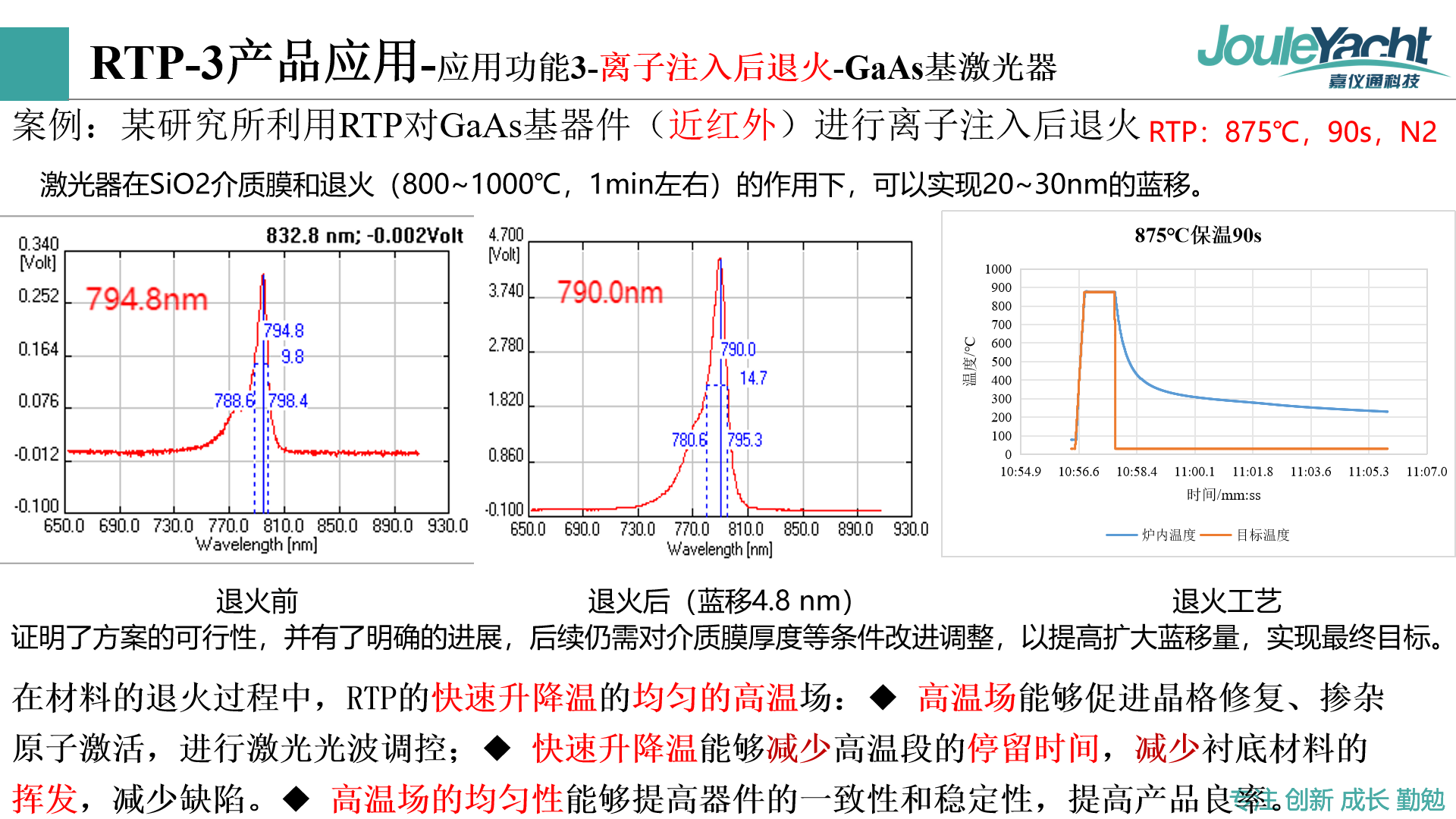

03 离子注入后退火:修复晶格、激活掺杂

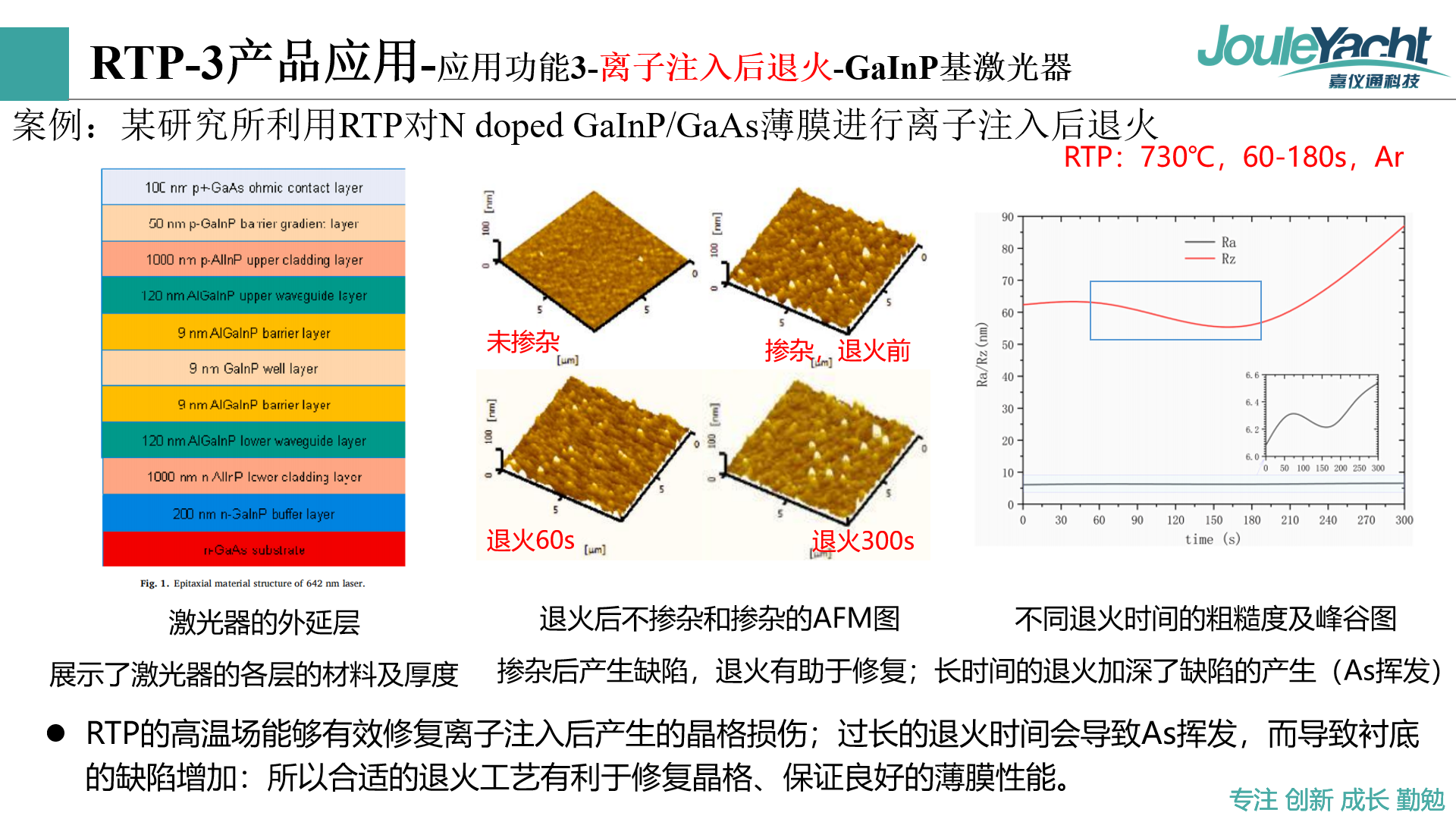

在875℃或730℃下,RTP有效修复离子注入造成的晶格损伤,激活掺杂原子,实现波长蓝移4.8~30nm,同时避免As挥发。

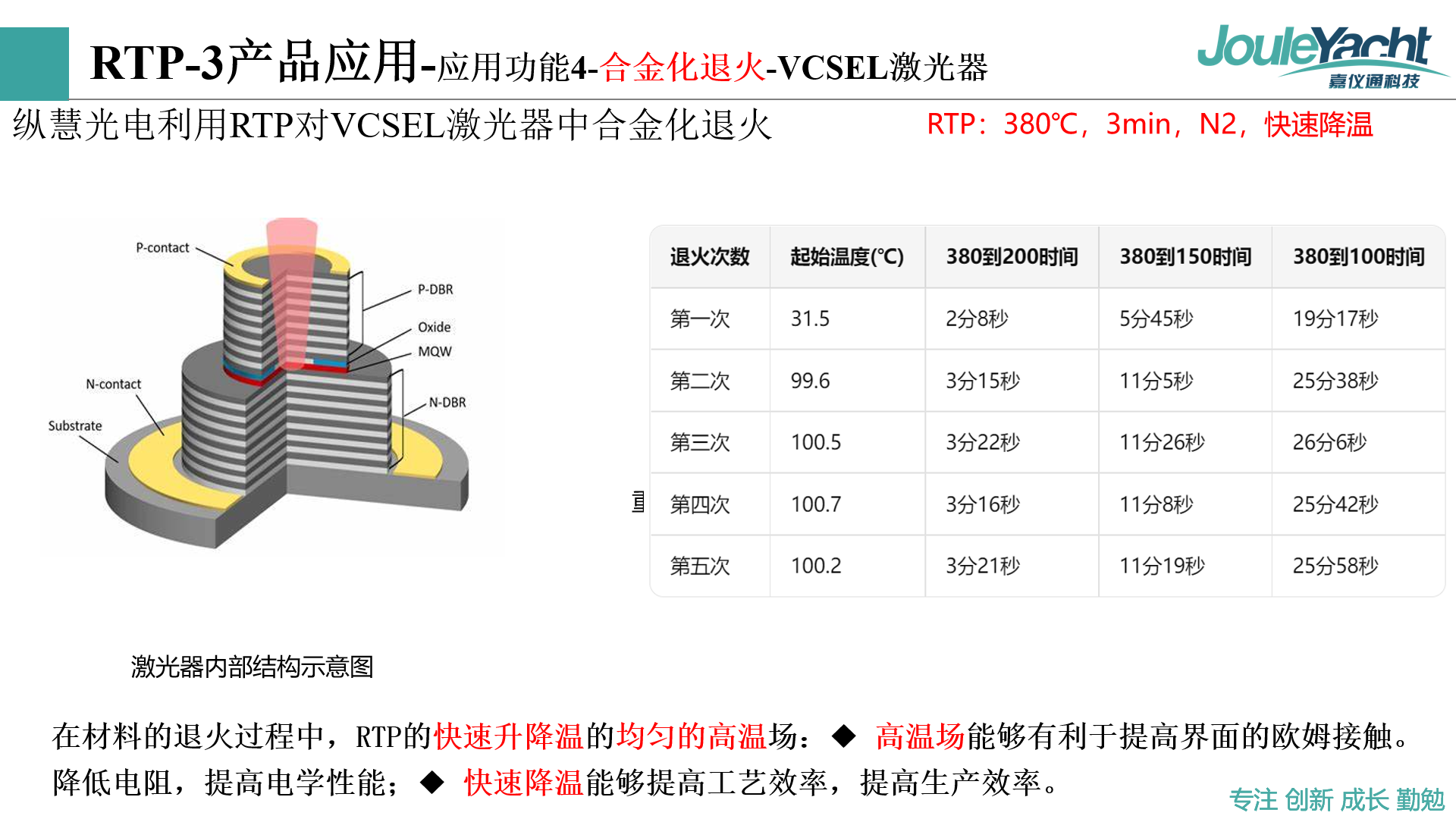

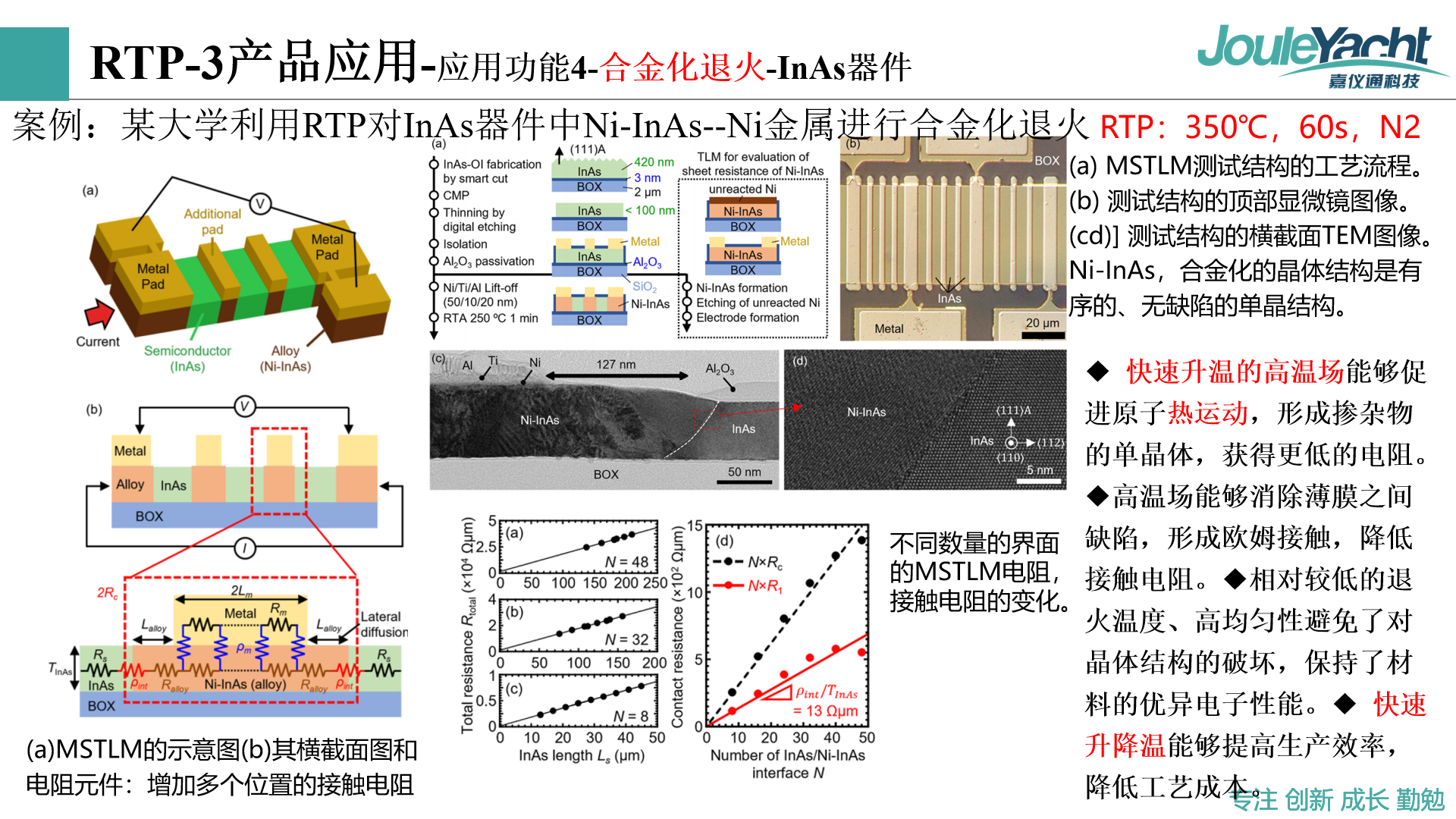

04 合金化退火(InAs/VCSEL):单晶结构+低电阻
350℃/380℃下,RTP帮助形成有序、无缺陷的单晶结构,降低接触电阻,提升激光器功率和可靠性。

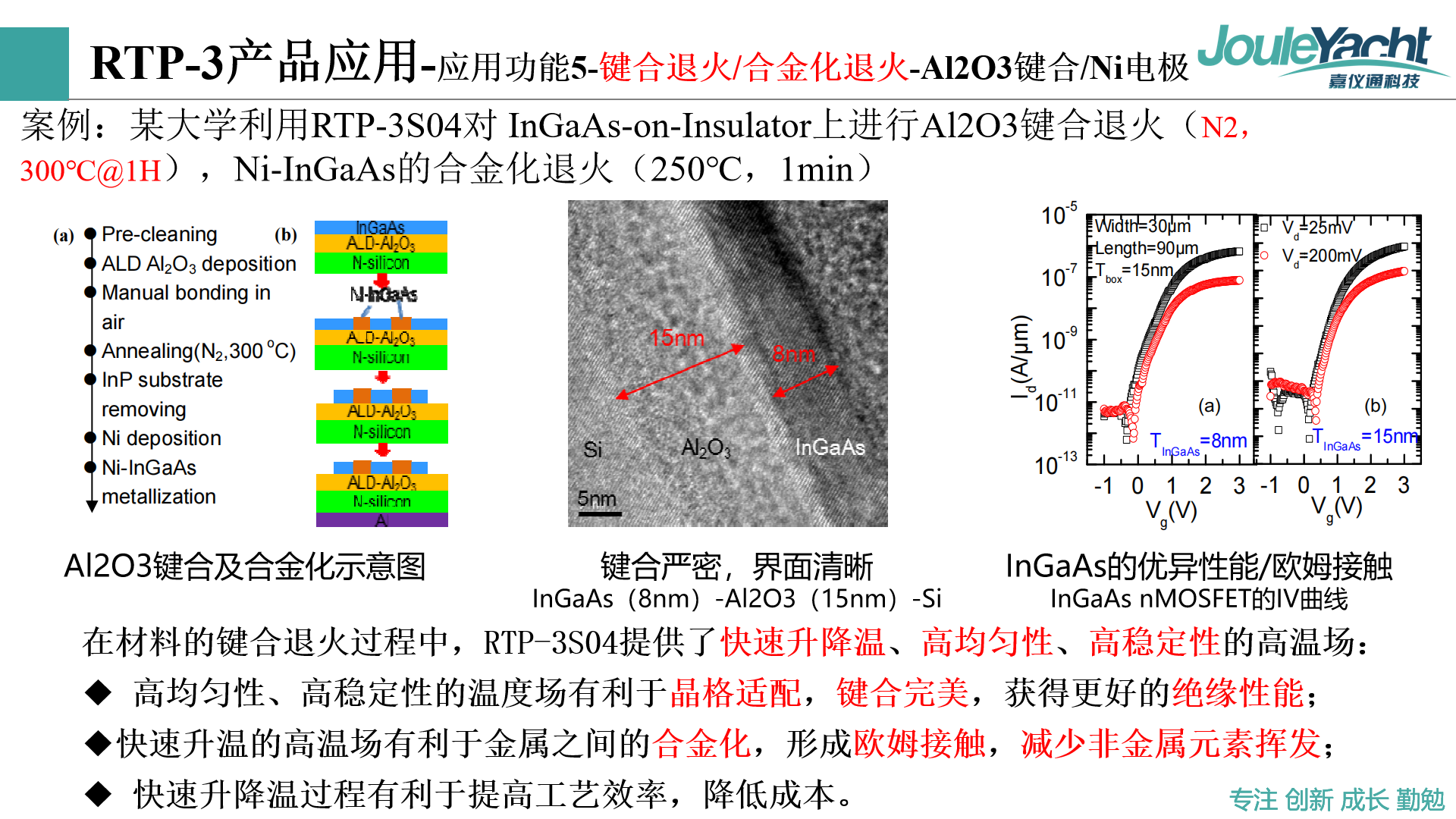

05 键合退火:Al₂O₃键合更严密
300℃键合退火 + 250℃合金化,RTP实现晶格适配、界面清晰,提升绝缘性能和电学性能。

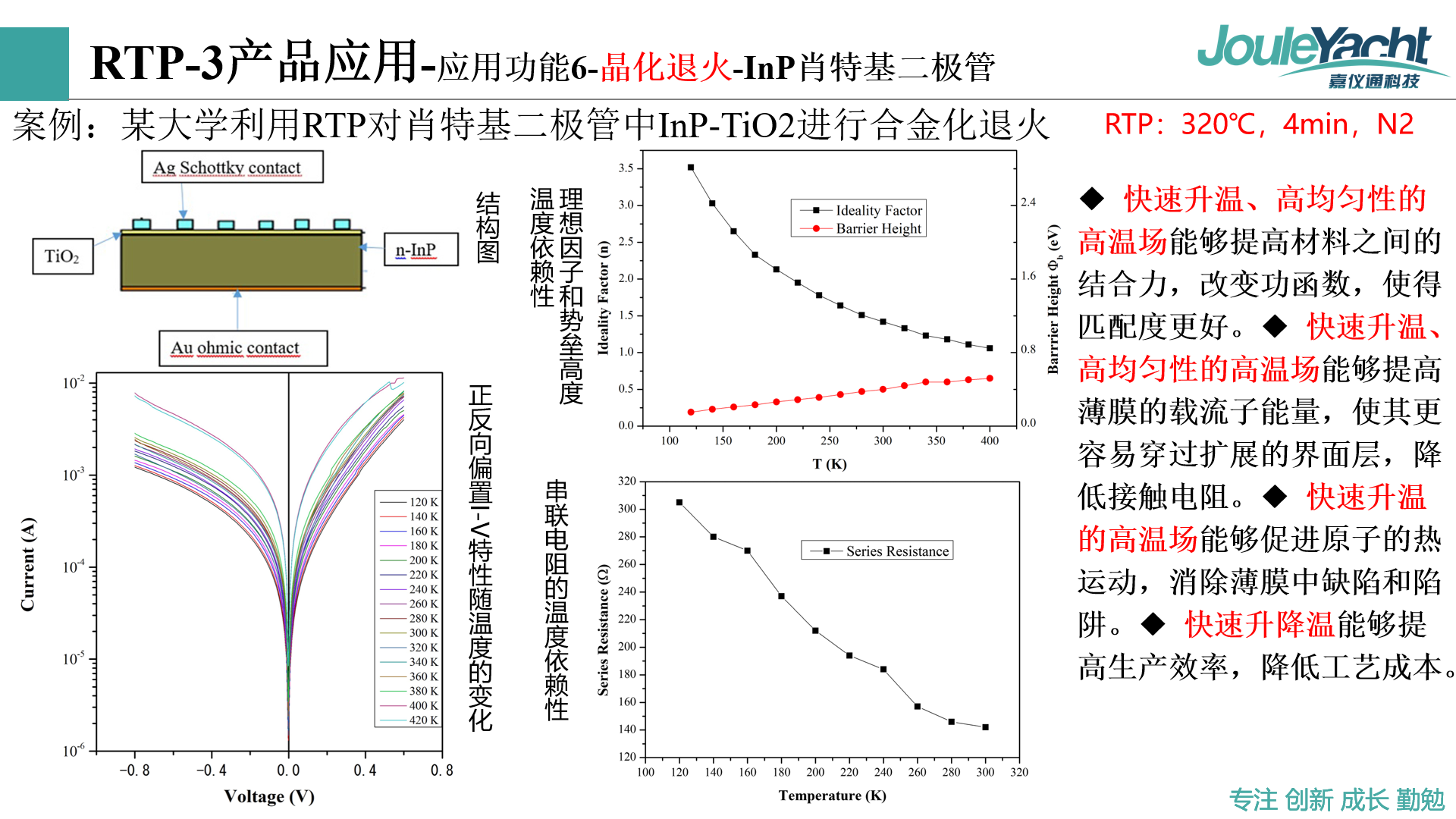

06 晶化退火:InP肖特基二极管性能更优
320℃退火,RTP提高材料结合力,降低接触电阻,消除缺陷,提升器件稳定性。

07 表面钝化:LED寿命更长

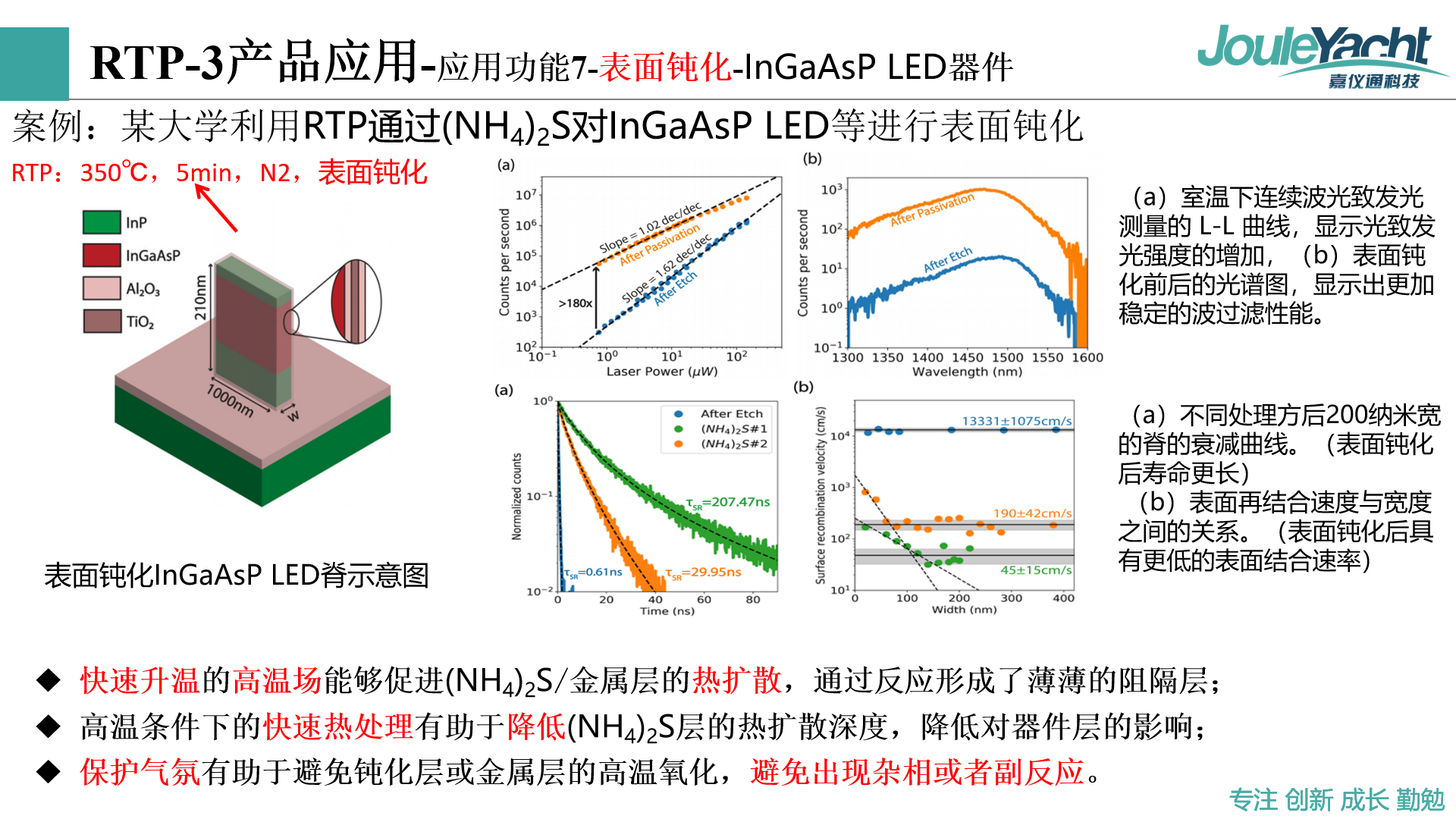

350℃下,(NH₄)₂S钝化处理,RTP形成稳定阻隔层,降低表面再结合速度,提高光致发光强度。

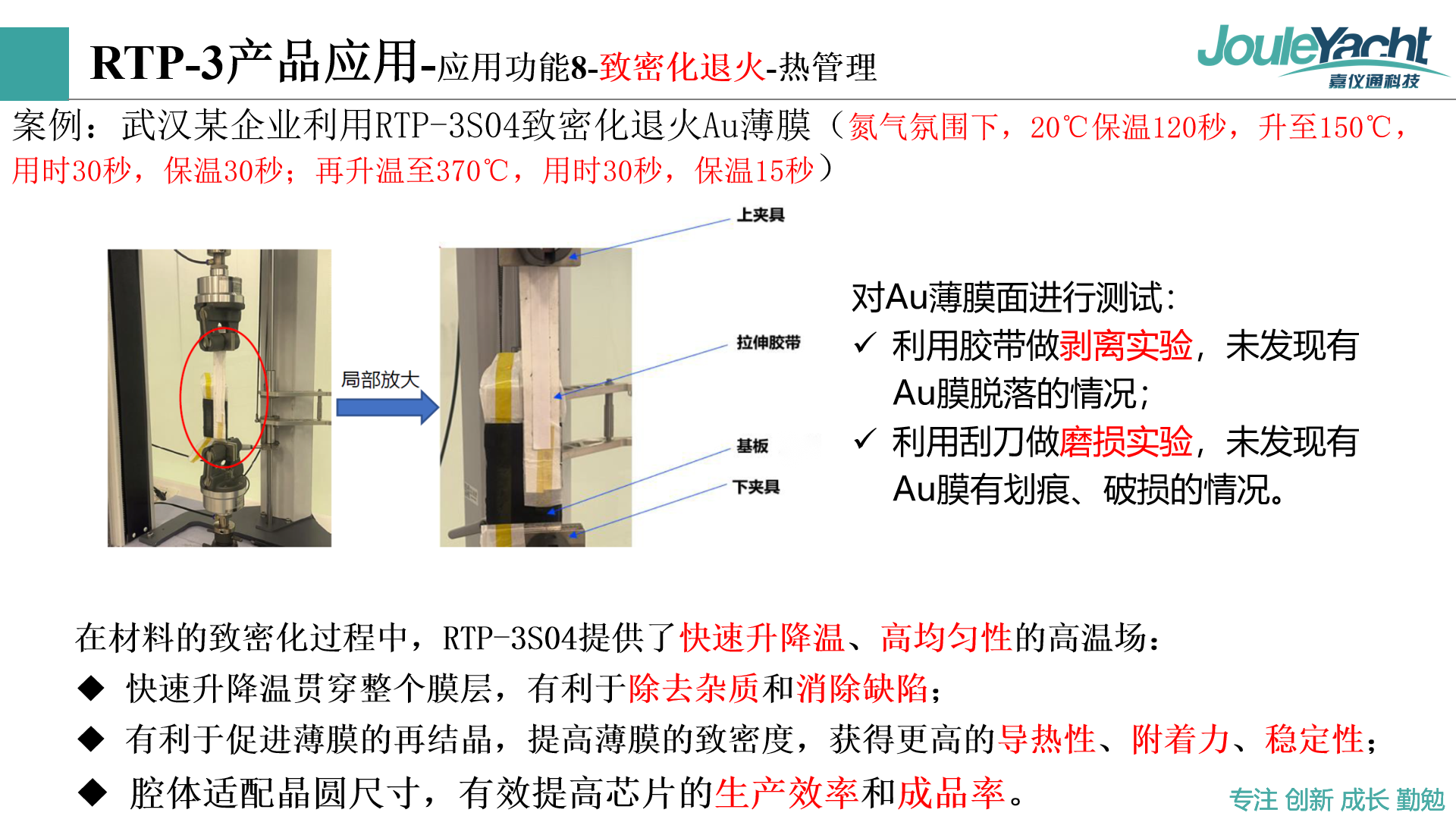

08 致密化退火:Au薄膜更“结实”
多段升温工艺,RTP提高Au薄膜的致密度、导热性、附着力,通过剥离和磨损实验验证。

结语:
从光子集成到激光器、从LED到肖特基二极管,嘉仪通(JouleYacht)的RTP系列设备以其快速升降温、高均匀温场、精准控制等优势,正在为第二代半导体材料的研发与量产提供坚实保障。无论是高校科研,还是企业量产,RTP都已成为不可替代的工艺利器。
