TC-Wafer校准仪如何破解外延设备温场均匀性难题
【概要描述】在半导体制造领域，外延生长是最为关键的工艺环节之一。无论是硅基半导体还是宽禁带半导体（如SiC、Ga···
- 分类： 行业知识
- 作者：管理员
- 来源：本站
- 发布时间：2026-04-01
- 访问量： 3
详情
在半导体制造领域，外延生长是最为关键的工艺环节之一。无论是硅基半导体还是宽禁带半导体（如SiC、GaN、Ga₂O₃），外延层的质量直接决定了最终器件的性能和良率。而影响外延质量的核心因素之一，就是反应腔内的温度均匀性。
一、外延设备有哪些？
外延设备是指用于在单晶衬底上生长与衬底晶相具有对应关系的薄层晶体的专用设备。根据生长原理和技术路线的不同，外延设备主要可分为以下几类：
1. 气相外延设备（VPE）
气相外延是最主流的外延生长技术，其中化学气相沉积（CVD） 类设备占据主导地位。典型代表包括：
低压化学气相沉积系统（LPCVD）：在低压环境下进行外延生长，适用于Si、SiC、Ga₂O₃等多种材料。
等离子体增强化学气相沉积系统（PECVD）：利用等离子体辅助降低反应温度，适用于对热敏感的材料。
金属有机物化学气相沉积（MOCVD）：广泛用于化合物半导体（如GaN、InP）的外延生长。
2. 分子束外延系统（MBE）
分子束外延是一种超高真空环境下的物理沉积技术，通过分子束流在衬底表面逐层生长薄膜，可实现原子级别的精度控制。MBE适用于制备高纯度、高精度的异质结和超晶格结构。
3. 液相外延设备（LPE）
液相外延通过过饱和溶液在衬底表面析出晶体，适用于某些特定材料的外延生长，如红外探测器材料。
二、温度均匀性对外延工艺有哪些影响？
外延生长是一个对温度极其敏感的过程，温度均匀性对外延工艺的影响主要体现在以下几个方面：
1. 外延层厚度不均匀
若温度场不均匀，外延层将出现“边缘薄中心厚”或“边缘厚中心薄”的厚度分布差异，直接影响后续器件的电学性能一致性。
2. 薄膜成分与晶体质量偏差
在化合物半导体外延（如GaN、SiC、Ga₂O₃）中，温度偏离理想窗口会导致元素掺入比例失调，进而改变薄膜的均匀性和沉积速率。
3. 缺陷密度增加
温度不均匀容易引发位错、层错等晶体缺陷，局部区域可能出现“过快生长”或“过慢生长”，导致晶体质量劣化。
4. 批次间重复性差
温度场的稳定性不仅影响单片晶圆，更决定了不同批次之间的工艺一致性。若无法精确监控和校准温场，同一台设备在不同时间段、不同配方下的工艺结果可能出现显著偏差。
三、TC-Wafer校准仪能解决什么问题？
面对外延工艺对温度均匀性的严苛要求，传统的单点测温或红外热成像手段往往力不从心——要么无法覆盖晶圆全表面，要么受腔体结构遮挡难以准确测量。嘉仪通TC-Wafer校准仪解决这一行业痛点。
1. 精准量化晶圆表面的“真实温度”
采用真实晶圆作为载体，内置多路温度传感器，同步记录晶圆表面各点的温度变化。其测温偏差小，能够准确捕捉外延工艺中哪怕微小的温度梯度。让工程师能够获取晶圆在真实工艺环境下的温度分布数据，而非通过腔体外部观测或有限点位的推测。
2. 实时可视化，让“看不见的温场”一目了然
配套软件支持实时点位图及温度分布图显示，工程师可以在工艺过程中直观观察各点温度的变化趋势。对于外延设备而言，这意味着：
设备验收阶段：新购外延炉到厂后，使用TC-Wafer进行一次完整的温场扫描，获取温度均匀性基线数据，快速验证设备是否符合规格要求。
工艺调试阶段：当出现外延层厚度不均、晶体质量波动时，第一时间使用TC-Wafer定位“热点”或“冷点”，判断问题根源是否来自温场。
设备维护验证：在加热器更换、腔体清洗后，用TC-Wafer验证设备是否恢复至最佳状态。
3. 广泛适配，覆盖各类外延及热处理设备

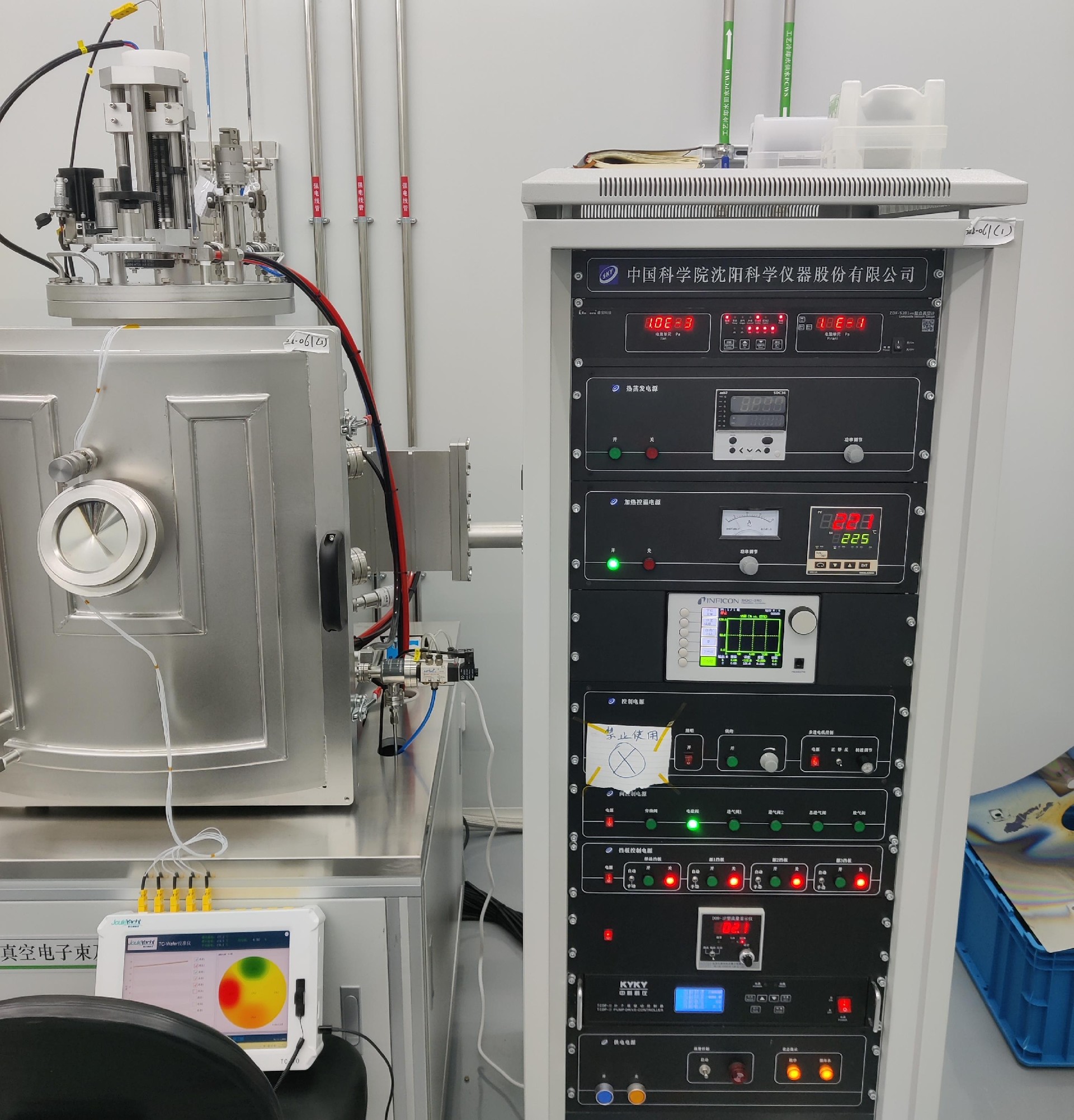

TC-Wafer的适用范围不仅限于外延炉，还适配RTP快速退火炉、MOCVD、磁控溅射、刻蚀机、PVD、CVD、ALD等各类需要关注热均匀性测量的设备。其温度范围覆盖室温~900℃（更高温可定制），晶圆尺寸支持2吋~12吋，能够满足从研发到量产的多场景需求。
结语
外延工艺是半导体制造的“皇冠上的明珠”，而温度均匀性则是这颗明珠最关键的“切面”。嘉仪通TC-Wafer校准仪，为外延工程师提供了一双能够“透视”腔体、直视晶圆表面温度分布的眼睛。它让隐性的温场问题变得可视化、可量化、可追溯，守护外延工艺的质量。
