TC-Wafer如何破解PVD/CVD/ALD温场均匀性难题
【概要描述】在半导体薄膜沉积工艺中，温度是决定一切的基石。无论是物理气相沉积（PVD）、化学气相沉积（CVD），···
- 分类： 行业知识
- 作者：管理员
- 来源：本站
- 发布时间：2026-04-01
- 访问量： 7
详情
在半导体薄膜沉积工艺中，温度是决定一切的基石。无论是物理气相沉积（PVD）、化学气相沉积（CVD），还是原子层沉积（ALD），温度均匀性都直接影响着薄膜质量、器件性能和生产良率。当晶圆表面的温度分布不均时，看似微小的温差可能引发一系列连锁反应，导致整个批次的晶圆报废。那么，温度均匀性为何如此重要？嘉仪通科技TC-Wafer校准仪又能为工艺工程师提供怎样的帮助？
一、为什么PVD/CVD/ALD离不开温度均匀性？
1. PVD：温度影响薄膜微观结构与附着力
在磁控溅射或蒸镀过程中，晶圆温度决定了沉积原子的表面迁移率。如果晶圆存在温度梯度，不同区域的原子将获得不同的扩散能量：
低温区域：原子来不及移动到能量最低位置，容易形成多孔、疏松的柱状晶结构，薄膜密度低；
高温区域：原子迁移充分，结晶度高，但可能导致晶粒粗大。
结果：同一片晶圆上出现薄膜应力不均、附着力差异，在后续划片或封装环节极易发生薄膜剥落。
2. CVD：化学反应速率对温度的“指数级”敏感
CVD反应遵循阿伦尼乌斯定律——反应速率随温度呈指数级增长。对于热壁式或冷壁式CVD反应腔：
±2℃的温差：可能导致沉积速率偏差超过5%；
边缘温度偏低：边缘膜厚显著薄于中心区域，片内均匀性（WIW）失控；
温度波动：反应副产物的生成路径改变，导致薄膜成分偏离化学计量比，影响介电常数或电阻率。
3. ALD：自限制反应的“窗口”需要精准维护
ALD依赖自限制的表面反应实现原子级精度，但这一机制只在特定的“ALD温度窗口”内有效：
超出窗口上限：前驱体可能发生热分解，导致CVD模式叠加，失去自限性，膜厚失控；
低于窗口下限：反应不充分，表面存在未反应的配体，薄膜纯度下降，产生碳或氯杂质。
晶圆温度不均意味着部分区域落在窗口内，部分区域落在窗口外，单片晶圆内同时存在“正常沉积”与“异常沉积”，缺陷密度急剧上升。
二、嘉仪通科技TC-Wafer校准仪：为薄膜沉积设备装上“温场之眼”

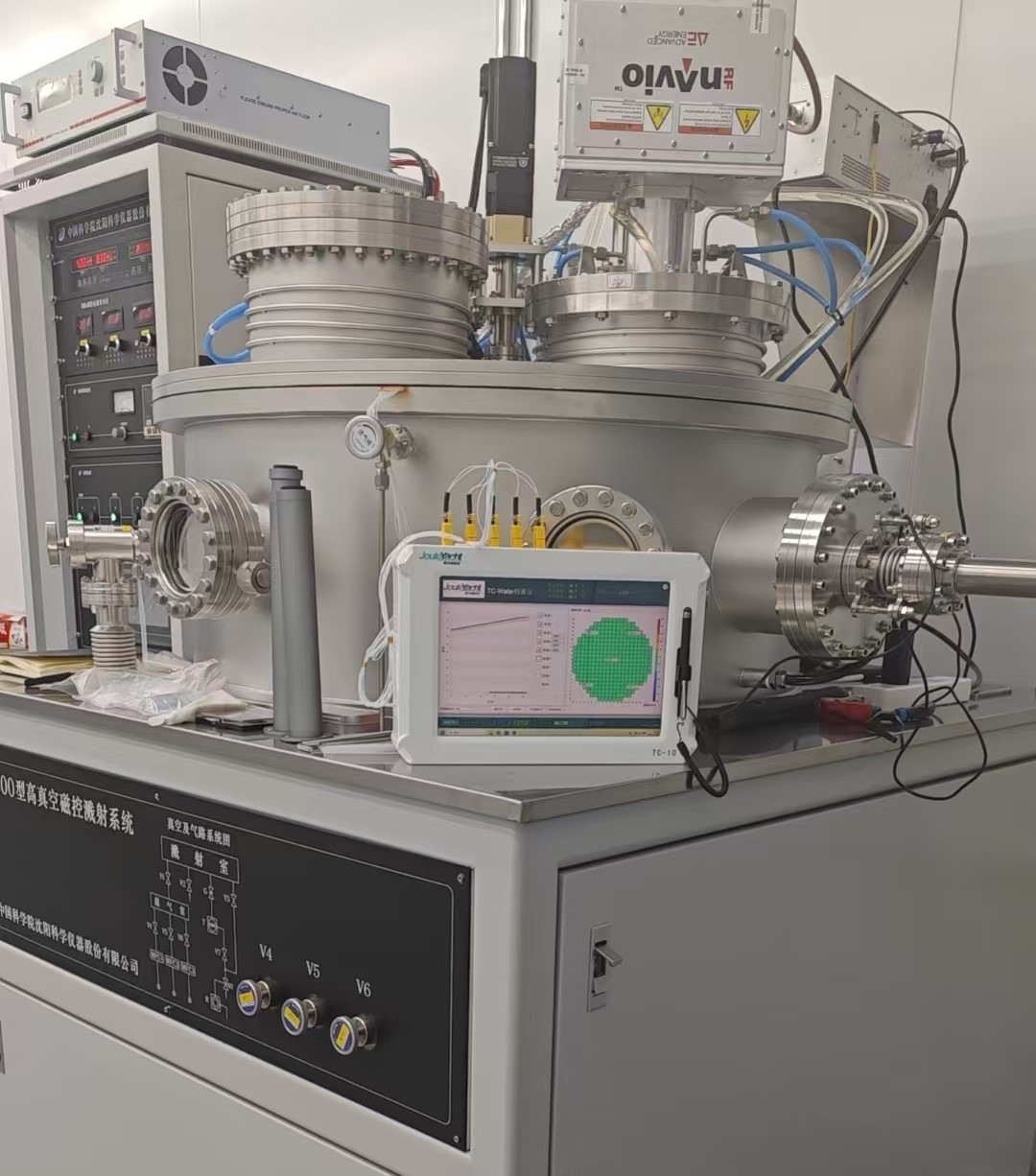

面对上述严苛要求，传统的单点测温或红外探头已无法满足现代工艺的控制需求。嘉仪通TC-Wafer校准仪正是为解决这一痛点而生——它是一枚能够真实模拟晶圆在腔体内运行状态的“智能传感器晶圆”。
1. 精准量化“看不见”的温度梯度
TC-Wafer内置多达20路高精度温度传感器，以200ms/次的超快采集周期，同步记录晶圆表面不同位置的温度变化。当晶圆被加热时，TC-Wafer能够绘制出实时的二维温度分布图，清晰揭示边缘低温、热点偏移或加热器老化导致的温场畸变。
2. 将“猜测”变为“数据驱动”
设备验收阶段：新购的ALD或PVD设备到厂后，使用TC-Wafer进行一次完整的温场扫描，获取温度均匀性基线数据，确保设备符合规格书上的指标。
工艺调试阶段：当CVD工艺出现片内膜厚不均时，工程师无需盲目调整气流或功率，而是首先通过TC-Wafer排除温场因素。数据显示若温差确实超标，则可针对性地优化加热灯管功率分区或冷却水路流量。
定期预防性维护：每月或每季度使用TC-Wafer对磁控溅射台、PECVD腔体进行“体检”，记录温度分布的历史变化趋势，提前发现加热器老化或导热接触不良的迹象，避免突发性批量报废。
3. 直观呈现，让沟通无界
TC-Wafer配备实时显示软件，在测试过程中即可看到各点温度曲线的动态变化。测试结束后，仪器可自动生成符合SEMI标准的测试报告，支持U盘导出、蓝牙或无线网络传输。无论是向领导汇报设备状态，还是与供应商讨论改造方案，清晰的数据图表都比“感觉温度均匀”更有说服力。
结语
在PVD、CVD、ALD这些精密沉积工艺中，温度均匀性不再是“锦上添花”的指标，而是决定产品能否量产的“生命线”。嘉仪通科技TC-Wafer校准仪，以±1.1℃的高精度、200ms的快速响应、20通道的全面覆盖，为工程师提供了一双穿透腔体、直视晶圆表面温度分布的“透视眼”。它让模糊的猜测变成精准的数据，让隐性的风险变成可控的变量，最终帮助每一家半导体制造企业守住良率的底线，攀登工艺的高峰。
